СВЧ полосовые фильтры могут быть использованы в качестве полосовых фильтров в тракте промежуточной частоты радиоприемных устройств и радиотехнических средств измерений (анализаторов сигналов, сканирующих приемников).
СВЧ полосовые фильтры могут быть использованы в качестве полосовых фильтров в тракте промежуточной частоты радиоприемных устройств и радиотехнических средств измерений (анализаторов сигналов, сканирующих приемников).
ФГУП «НПП «Гамма» производит СВЧ полосовые фильтры со следующими характеристиками:
- диапазон рабочих частот от 500 МГц до 20 ГГц;- степень ослабление в полосе задержания - не менее 120 дБ.
СВЧ полосовые фильтры выполнены на четвертьволновых полосковых резонаторах с подвешенной (suspend) платой внутри металлической полости (оригинальная разработка).
Фильтры обладают высоким затуханием в полосе задержания и высокой добротностью, а также не требуют настройки.
Параметры разработанных СВЧ фильтров представлены в таблице 1.
Графики частотных зависимостей параметров S21 и S11 СВЧ полосовых фильтров представлены на рисунках 1 – 8.
Групповое время запаздывания (ГВЗ) фильтра 2 представлено на рисунке 9.
Фильтры подобного типа могут быть разработаны под заказ по индивидуальным требованиям заказчика.
![СВЧ полосовые фильтры.jpg СВЧ полосовые фильтры.jpg](/upload/old_medialibrary/55e/55ea580212436f6e7ca767a4c91eee44.jpg)
Таблица 1
Параметры |
Фильтр 1 |
Фильтр 2 |
Фильтр 3 |
Фильтр 4 |
Центральная частота, ГГц |
2.25 |
5.15 |
6.42 |
8.2 |
Полоса пропускания по уровню минус 3дБ, МГц |
200 |
230 |
250 |
290 |
Неравномерность в полосе 160МГц |
0.7 |
0.5 |
0.5 |
0.5 |
Вносимые потери фильтра, дБ |
1.6 |
2.9 |
3 |
4 |
Затухание, дБ (при расстройке) |
~150 (600МГц) |
>125 (600МГц) |
~120 (600МГц) |
>125 (900MГц) |
![Рис. 1. S21 СВЧ полосового фильтра с центральной частотой 2.25 ГГц. Без имени-1.jpg](/upload/old_medialibrary/087/087f5c243c8e353c79cb342b582627f3.jpg)
Рис. 1. S21 СВЧ полосового фильтра с центральной частотой 2.25 ГГц.
![Без имени-2.jpg Без имени-2.jpg](/upload/old_medialibrary/0b4/0b401315aa5f5bdc6bef25b1351c8318.jpg)
Рис. 2. S11 и S21 СВЧ полосового фильтра с центральной частотой 2.25 ГГц.
![Рис. 3. S21 СВЧ полосового фильтра с центральной частотой 5.15 ГГц. Без имени-3.jpg](/upload/old_medialibrary/40d/40deb7438af5206775aab9a3f459c986.jpg)
Рис. 3. S21 СВЧ полосового фильтра с центральной частотой 5.15 ГГц.
![Без имени-4.jpg Без имени-4.jpg](/upload/old_medialibrary/027/0272f68d59bd25c3f1606107253f4472.jpg)
Рис. 4. S11 и S21 СВЧ полосового фильтра с центральной частотой 5.15 ГГц.
![Рис. 5. S21 СВЧ полосового фильтра с центральной частотой 6.45 ГГц. Без имени-5.jpg](/upload/old_medialibrary/18f/18f974a8a9274892002577b42f485026.jpg)
Рис. 5. S21 СВЧ полосового фильтра с центральной частотой 6.42 ГГц.
![Без имени-6.jpg Без имени-6.jpg](/upload/old_medialibrary/250/25018f4e42ba787ff23fa6611a934f15.jpg)
Рис. 6. S11 и S21 СВЧ полосового фильтра с центральной частотой 6.42 ГГц.
![Рис. 7. S21 СВЧ полосового фильтра с центральной частотой 8.2 ГГц. Без имени-7.jpg](/upload/old_medialibrary/4b8/4b8fd9a7992a0f87e95832ec3fb424fa.jpg)
Рис. 7. S21 СВЧ полосового фильтра с центральной частотой 8.2 ГГц.
![Без имени-8.jpg Без имени-8.jpg](/upload/old_medialibrary/1dd/1dd263f897353040573ce48172b895ed.jpg)

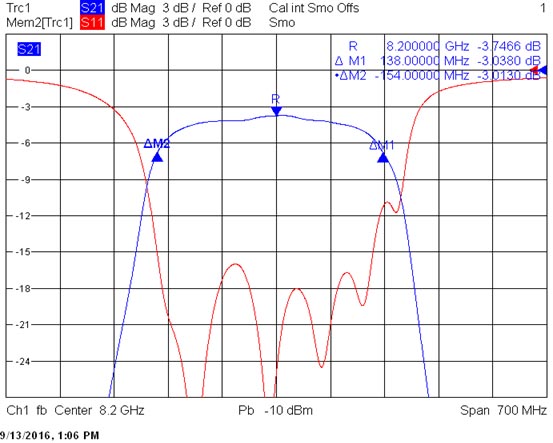

Рис. 8. S11 и S21 СВЧ полосового фильтра с центральной частотой 8.2 ГГц.
![рисунок 9.png рисунок 9.png](/upload/old_medialibrary/59f/59f998c5e8d759d67f960854337eb5d4.png)
Рис. 9 Групповое время запаздывания (ГВЗ) фильтра 2
